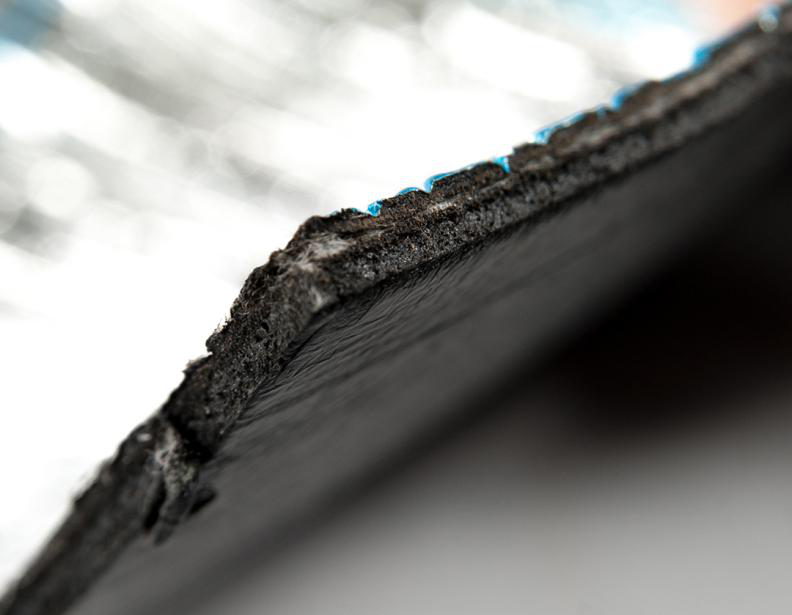

說到sbs防水卷材，相信防水人都不會陌生，是我們屋面防水最常用的材料之一了，但是因?yàn)榫聿谋旧碣|(zhì)量問題以及施工問題等等，卷材滲漏的情況屢屢發(fā)生，那如何做好sbs防水卷材的施工，已經(jīng)是我們不得不去思考的問題了。下面我讓我們一起看看吧

SBS防水卷材在工程防水應(yīng)用中的主要問題

1、SBS防水卷材要求施工對防水基面的要求比較嚴(yán)格，必須在平整、光潔含水率低于9%時(shí)方可施工，這在實(shí)際中很難滿足，強(qiáng)行施工粘貼質(zhì)量很難保證。

2、自防水工程開工至完工，中途遇雨，需5－7天連續(xù)晴天的干燥（背陰面時(shí)間要更長），通常甲方、總包是不允許這么長時(shí)間的停工，違規(guī)強(qiáng)施情況較普遍。

3、有些基礎(chǔ)坑內(nèi)濕度較大，混凝土是一個(gè)多孔的吸水（吸潮）物質(zhì)，因此含水低于9%，始終無法達(dá)到。

規(guī)范規(guī)定：當(dāng)含水率高于9%時(shí)，應(yīng)在施工面先做防潮層。工程造價(jià)約為30元/m2。因事先無法預(yù)料含水率，所以無設(shè)計(jì)無費(fèi)用，通常都不做。SBS濕基面粘不好，立墻易出現(xiàn)滲漏，嚴(yán)重時(shí)回填土遇雨沉降過程中，SBS防水層全部脫落，埋于土中。

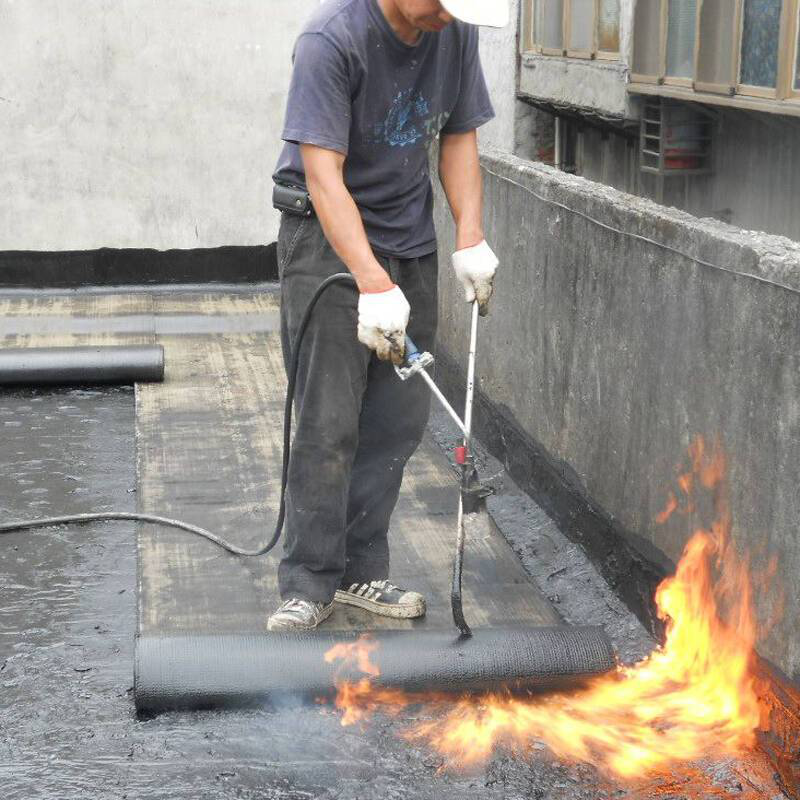

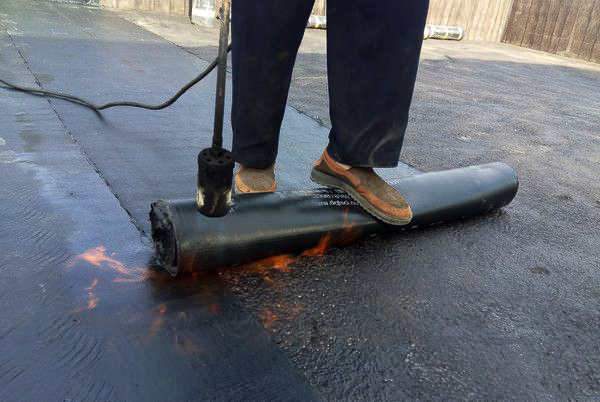

4、SBS須搭接，使用熱熔法（噴燈明火烤粘）。工法要求，用噴燈將SBS卷材烤至最佳狀態(tài)時(shí)（火侯不到和過燒都不行），用帶著綿手套的手，一巴掌一巴掌的將烤熱的SBS壓實(shí)粘到基面上。特別是有些地方粘接層與被粘接層有8毫米高度差（前道SBS縱向搭接與本道橫向搭接交接外）要使SBS在瞬間連續(xù)熱成型兩個(gè)極小的900角，是需要非常高超技藝的。在目前我國防水施工人員多以農(nóng)民工為主，加上責(zé)任心因素，一個(gè)工程上千米甚至幾千米搭接縫，很難保證不出問題。出現(xiàn)虛粘監(jiān)理一般看不出來，過段時(shí)間虛粘脫開就會形成漏點(diǎn)。

5、SBS封閉穿墻管根部時(shí)，防水設(shè)防層的連續(xù)可靠性，較難保證（包好的難度很大）。

6、SBS是空鋪線粘接，一個(gè)漏點(diǎn)就可能通過串水造成一面墻體大面積滲漏，使三道防水層失去多道設(shè)防的能力。并且修復(fù)困難。

7、SBS在施工中需要?jiǎng)用骰穑嬖诨馂?zāi)隱患，很多地方已經(jīng)開始頒布文件，明確規(guī)定地下密閉空間，深基坑（≥5米）和易燃材料附近的防水工程，不允許使用汽油噴燈熱熔施工瀝青類防水材料。

8、含有毒揮發(fā)氣體，施工時(shí)或施工后，長期揮發(fā)苯、二甲苯等有害致癌物。

卷材防水屋面常見問題及處理：

卷材屋面開裂

卷材屋面開裂一般有兩種情況：一種是有規(guī)則的裂縫,它一般是在屋面完工之后 1～4年的冬季出現(xiàn)；開始如發(fā)絲，以后逐漸加寬，可達(dá) 1～2mm以致更寬。另一種是不規(guī)則的裂縫，其位置、形狀、長度各不相同，出現(xiàn)時(shí)間也無規(guī)律，也可能在竣工后不久就開裂。

引起屋面卷材開裂的原因有

 ①設(shè)計(jì)時(shí)對溫度差異引起屋面構(gòu)件收縮變形的影響考慮不周，致使構(gòu)件間產(chǎn)生裂縫或在某些高溫度應(yīng)力區(qū)將卷材拉裂而產(chǎn)生裂縫。

②保溫層施工質(zhì)量不佳，或厚度不夠，使保溫層的隔熱性能不能夠保證，導(dǎo)致屋面構(gòu)件及各構(gòu)造層產(chǎn)生脹縮變形而開裂。

③找平層開裂引起防水層等構(gòu)造層開裂，比如找平層未設(shè)分格縫或分格縫位置、間距不當(dāng)或處理不好，找平層未加養(yǎng)護(hù)，因基層不平使找平層厚薄不均都可能導(dǎo)致找平層開裂。

④卷材質(zhì)量低劣、老化或低溫下產(chǎn)生冷脆，或卷材鋪貼質(zhì)量不好，搭接過小，接頭處未壓實(shí)。

⑤結(jié)構(gòu)地基發(fā)生過大不均勻沉降，波及屋面防水做法開裂。

處理措施  對于基層未開裂的無規(guī)則裂縫，一般在開裂處補(bǔ)貼卷材即可，對于有規(guī)則的裂縫處理方法有：

①用蓋縫條補(bǔ)縫，蓋縫條可用卷材或鍍鋅鐵皮制成。這種處理方法只能適應(yīng)屋面基層伸縮變形，避免防水再被拉裂，但此方法不常用，它有一定的局限性。②用防水油膏補(bǔ)縫目前采用的補(bǔ)縫油膏有聚乙烯膠泥和焦油麻絲兩種，用聚乙烯膠泥時(shí)，應(yīng)先切除裂縫兩邊寬各500mm 的卷材和找平層，保證做到深度有 30mm，然后清理基層，熱灌膠泥至高出屋面 50mm 以上。

③做卷材保護(hù)層，卷材防水裂縫處理完并經(jīng)檢查合格后，應(yīng)及時(shí)做細(xì)石混凝土保護(hù)層。

屋面卷材起鼓

屋面防水卷材施工后不久，有可能在卷材局中部出現(xiàn)鼓包。氣溫越高鼓包越易發(fā)生，鼓包形狀各異、大小不一。發(fā)生在防水層與基層之間的鼓包比發(fā)生在卷材各層之間的多，發(fā)生在卷材搭接處的比發(fā)生在卷材幅面上的多。單純的鼓包一般不會產(chǎn)生漏水現(xiàn)象，但在低溫季節(jié)當(dāng)人在屋面上踩踏鼓包處時(shí)，極易將卷材踩破而漏水。

引起屋面卷材起鼓得原因有：1.在卷材與基層間、或卷材各山墻、立管等與屋面交接處、轉(zhuǎn)角處作成鈍角，垂直面與屋面卷材層間局部粘貼不密實(shí)存有水分或潮濕空氣。當(dāng)這些水分受到太陽的輻射或室內(nèi)人工熱源作用時(shí)汽化為水蒸氣，引起體積膨脹將卷材鼓起，以后隨著氣溫變化，鼓包內(nèi)水分也在液氣態(tài)之間變化，鼓包發(fā)展到一定程度會趨于穩(wěn)定，2.卷材與基層之間，或卷材各層間粘接不牢，當(dāng)粘接力小于水蒸氣的壓力時(shí)，就會使粘接處脫開，形成鼓包。

處理方案：

1.小于80mm以下的鼓包可采用抽氣灌油方法去除，即在鼓包內(nèi)插入兩個(gè)有孔眼的針管，一遍抽氣一遍將熱瀝青注入，注滿后抽出針管壓平卷材，將針眼涂上瀝青封閉。

2.100mm以上的鼓包可采用十字開刀法將鼓包內(nèi)水分?jǐn)D出，加熱卷材，先涂一層冷底子油，再將一塊200mm左右的新卷材貼入開口處，貼好后，將四周以及覆蓋層高起部分壓平，最后在上面涂一層膠化材料，撒上顆粒保護(hù)層。3.當(dāng)整個(gè)屋面鼓起時(shí)，空鼓面積較大時(shí)，則需將卷材全部鏟除翻新，重做防水層。

防水層老化

卷材防水層老化表現(xiàn)為瀝青膠泥材料質(zhì)地變脆，失去粘結(jié)力，延伸性下降，發(fā)生龜裂，進(jìn)而油氈外露、收縮、變脆，易斷裂、出現(xiàn)龜紋，導(dǎo)致屋面漏雨滲水。

其原因 1.氣候條件。瀝青卷材在陽光暴曬和風(fēng)雨侵蝕下，油脂、樹脂和瀝青脂逐漸揮發(fā)，轉(zhuǎn)化為碳質(zhì)、失去韌性。2.瀝青卷材膠結(jié)材料耐熱度過高，導(dǎo)致韌性降低，經(jīng)冬季低溫和冷熱反復(fù)作用加速收縮造成老化。3.護(hù)面層質(zhì)量。如果為上人屋面或混凝土護(hù)面層，卷材不直接接觸空氣和暴曬，則卷材不易老化。如果為粒料護(hù)面層，顆粒時(shí)間長容易散失，則裸降露的卷材易老化。

老化防水層處理 局部輕度老化防水層，可局部修補(bǔ)，加強(qiáng)卷材上面的保護(hù)層，嚴(yán)重的要成片鏟除老化面層，鋪貼新面層，并將保護(hù)層改為混凝土護(hù)面層。

防水構(gòu)造節(jié)點(diǎn)處理不當(dāng)

通常缺陷及原因有：

①山墻、女兒墻和突出屋面煙囪、立管等墻體與防水層相交處滲漏。其原因是垂直面卷材與屋面卷材沒有很好地分層搭接；或是卷材收口處開裂使雨水由開裂處進(jìn)入；或是卷材轉(zhuǎn)角處未做成圓弧形、鈍角；或者女兒墻及壓頂質(zhì)量不好而開裂或滴水線未做或沒有做好。

2.天溝漏水。其原因或者天溝長度過大，縱向坡度過小或者雨水口少，或者雨水斗、天溝周圍卷材粘貼不牢?；蛘哂晁谔幩钒惭b過高使雨水沿雨水斗外側(cè)流入。

處理措施：

1.當(dāng)女兒墻壓頂開裂時(shí)，可鏟除開裂壓頂?shù)纳皾{，重抹1:2或1:2.5水泥砂漿，并做好滴水線。

2.突出屋面的煙囪、山墻、立管等與屋面交接處、轉(zhuǎn)角處做成鈍角，垂直面與屋面的卷材應(yīng)分層搭接，并做附加層。卷材收頭部應(yīng)裁齊，塞入預(yù)留凹槽，用壓條固定封嚴(yán)，并用密封材料嵌填。

3.雨水斗漏雨滲水時(shí)，可將雨水斗四周卷材鏟除，找好坡度、位置，安裝好出水口后，再做防水層，并且下面要覆蓋一層卷材，上面與雨水斗連接處要用瀝青瑪蹄脂或油膏嵌縫。

4.檐口漏雨時(shí)，可將檐口處舊卷材掀起，用鍍鋅鐵皮釘在檐口上，將新卷材貼于鐵皮上。

    看了上文，大家應(yīng)該了解了sbs防水卷材施工中對易漏水關(guān)鍵部位 薄弱環(huán)節(jié)應(yīng)高度重視，嚴(yán)格按規(guī)范操作，避免產(chǎn)生漏水、滲水等質(zhì)量問題，從而保證人們的居住環(huán)境和生活質(zhì)量。您在施工中遇到哪些問題，可以撥打0570-3665325咨詢。
