當(dāng)“非固化”遇上“浙江自粘防水卷材”，他們會(huì)產(chǎn)生怎樣的火花呢？今天小編就來(lái)說(shuō)說(shuō)這復(fù)合施工的優(yōu)勢(shì)。

“非固化+浙江自粘防水卷材”復(fù)合防水層的優(yōu)勢(shì)

1、非固化橡膠瀝青防水涂料與卷材的復(fù)合使用，細(xì)部節(jié)點(diǎn)與微小裂縫可達(dá)到滿粘。

2、涂料與卷材相結(jié)合，可適應(yīng)各種基層變形。

3、涂料與卷材復(fù)合防水，優(yōu)勢(shì)互補(bǔ)，系統(tǒng)更可靠。

4、大大的減少了施工時(shí)間、降低了施工對(duì)環(huán)境的影響、消除了因工人施工缺陷造成的滲漏水等各方面因素，從根本上根除滲漏隱患，真正做到萬(wàn)無(wú)一“濕”。

“非固化+浙江自粘防水卷材”施工工藝流程

基層拋丸處理 → 熱熔非固化橡膠瀝青防水涂料 → 涂刮或噴涂非固化橡膠瀝青防水涂料 → 細(xì)部節(jié)點(diǎn)加強(qiáng)處理 → 大面鋪貼自粘卷材 → 排氣壓實(shí) → 搭接邊密封 → 卷材收頭、密封 → 質(zhì)量驗(yàn)收 → 保護(hù)層施工

“非固化+浙江自粘防水卷材”施工方法

1、基層處理：基層要平整、堅(jiān)實(shí)、干凈、干燥，如有混凝土皮、模板釘、砂漿等需清掃干凈。平立面交接處、轉(zhuǎn)折處、陰陽(yáng)角、管根等均應(yīng)做成均勻一致、平整光滑的圓角，圓弧半徑不小于50mm；采用抹子等以手工涂刮的方式對(duì)接縫、螺栓、局部腐蝕等薄弱部位以及龜裂、邊角等薄弱部位進(jìn)行附加層處理?；鶎颖砻鎽?yīng)平整、牢固，不得有起砂、空鼓等缺陷；陰陽(yáng)角表面應(yīng)潔凈干燥，經(jīng)基層驗(yàn)收合格才能進(jìn)行防水層施工。

2、涂料施工：非固化橡膠瀝青防水涂料分為涂刮法與噴涂法。

①涂刮施工法：在涂刮施工前，基層先用吹風(fēng)機(jī)清理干凈，然后打開(kāi)熱熔非固化材料，將非固化橡膠瀝青防水涂料放在加熱器中加熱至液體狀態(tài)，待非固化材料溶解開(kāi)后，倒入另一個(gè)空桶中，再繼續(xù)加熱，在施工前先將卷材預(yù)鋪后，再涂刮非固化材料，邊涂刮邊粘貼卷材，刮的時(shí)候禁止刮涂出邊、注意厚薄涂刮均勻。

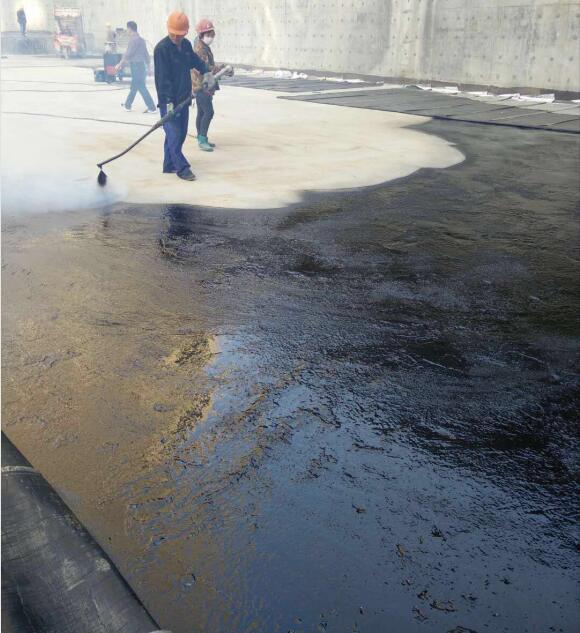

②噴涂施工法：施工之前應(yīng)檢查噴涂機(jī)的完整性、噴涂機(jī)的噴槍是否清潔以及原料傳輸管、濾網(wǎng)、閥門(mén)，并檢測(cè)噴涂機(jī)是否可以正常工作；隨后打開(kāi)加熱料罐，預(yù)先將材料倒入料灌中加熱，待涂料整體溫度達(dá)到可噴涂狀態(tài)時(shí) ，均勻地噴涂熱熔型非固化橡膠瀝青防水涂料； 噴涂時(shí)可根據(jù)設(shè)計(jì)厚度調(diào)整噴涂速度， 防水層一次成型，噴涂施工宜分段或區(qū)完成，500～1000 ㎡為一區(qū)域進(jìn)行施工。

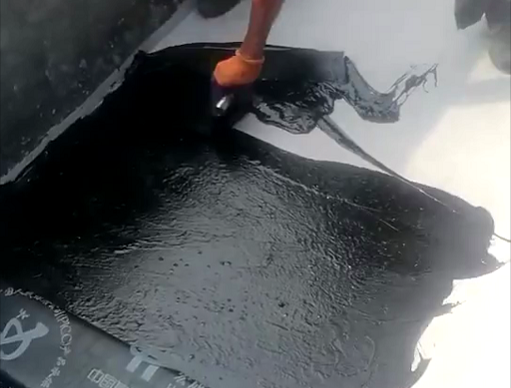

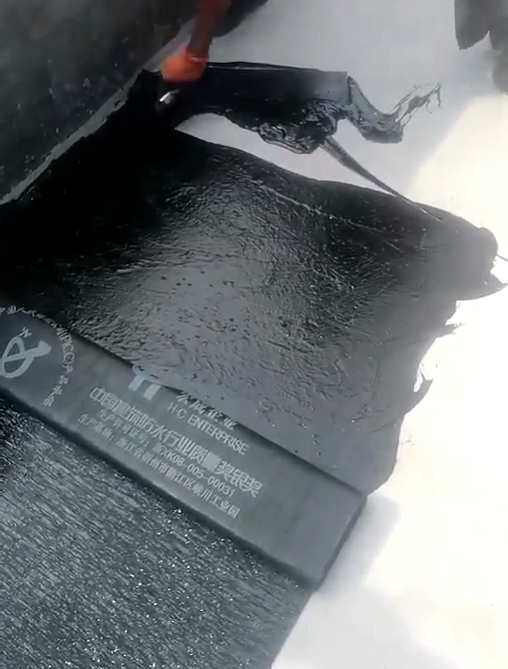

3、鋪貼卷材：熱熔型非固化橡膠瀝青防水涂料既作為一種防水涂料，又作為防水卷材的膠黏劑，熱熔型非固化橡膠瀝青防水涂料每次噴涂寬度應(yīng)比防水卷材寬度稍寬，邊噴涂邊粘貼卷材，鋪貼卷材從一頭按住卷材，均勻向前鋪貼、刮平，相鄰卷材間搭接長(zhǎng)度不得小于 80mm。

4、防水卷材密封收頭：卷材收口處先用壓條固定，固定間距不大于250mm，再用非固化橡膠瀝青涂料進(jìn)行密封。

施工注意事項(xiàng)

1、防水層施工之前，須將各種管道及預(yù)埋件安裝固定好，以避免在防水層施工好后，打洞鑿孔，破壞防水層，留下滲漏隱患。

2、卷材搭接邊應(yīng)采取本體自身搭接，并用壓輥壓實(shí)；相鄰兩排卷材的短邊接頭應(yīng)相互錯(cuò)開(kāi)1/3幅寬以上，以免多層接頭重疊而使得卷材粘貼不平整。

3、避開(kāi)雨雪、五級(jí)以上大風(fēng)等惡劣天氣施工。

4、施工完畢并通過(guò)驗(yàn)收后應(yīng)及時(shí)隱蔽，如因特殊情況無(wú)法及時(shí)隱蔽，應(yīng)采取有效的臨時(shí)保護(hù)措施。

“非固化”和“浙江自粘防水卷材”的搭配使用能大幅提升防水的可靠性，最大程度發(fā)揮卷材于涂料的防水優(yōu)勢(shì)，實(shí)現(xiàn)長(zhǎng)久的防水
